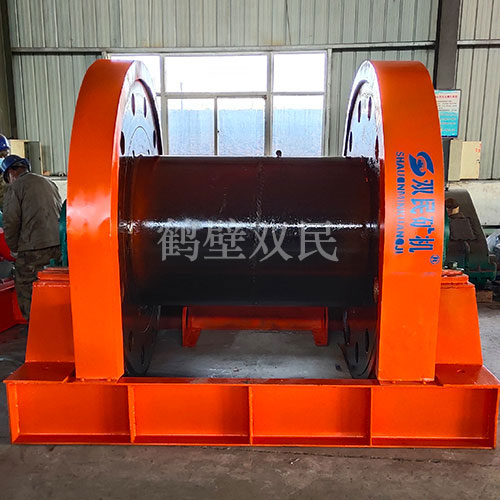

鑿井絞車結構概述
時間：2022-06-01 09:43:24 點擊數：
1、主軸裝置
主軸裝置包括：主軸、齒輪、卷筒、制動輪、軸承座及軸承等。卷筒與齒輪、制動輪靠緊配銅套和螺栓聯結成一個整體，齒輪又通過鍵與主軸相連，故主軸僅隨卷筒旋轉而不傳遞扭矩。鋼絲繩出繩方向?yàn)樯铣隼K。
2、減速器
減速器是采用球面蝸輪副減速，加有1級變速齒輪。轉換變速手柄快慢速位置，可變換快慢兩種速度。雙筒10噸絞車有一套差動系統，將差動手柄放在直通位置，減速器輸出軸兩齒輪的轉速完全一致；若將差動手柄放在差動位置，則該兩齒輪可產生相對轉動，即起差動作用。
3、工作制動器
工作制動器采用瓦塊式制動器，啟動電機，電動液壓推動器松閘，停止電機則彈簧力制動。
4、安全制動器
完全制動器為瓦塊浮動式，靠重錘下落進行制動，電動液壓推動器松閘。
絞車的潤滑
1、減速器采用冬用HL-20齒輪油或HG-24飽和氣缸油潤滑，其油面應保證蝸桿全部浸入油中。減速器使用一年換一次油。
2、主軸軸承及減速器輸出軸端的軸承應定期更換或補充4號鈣基潤滑脂，兩年換一次油。
3、在每次開車前應給開式齒輪加注潤滑油。
4、其余需要潤滑部位應在每次開車前加油潤滑，特別是減速器輸出軸上兩個齒輪間的止推環和活動齒輪的軸套應加注潤滑油。
絞車的調整
絞車安裝好后，需要進行檢查和調整。
1、開式齒輪傳動，齒側間隙為0.42毫米，其接觸面積沿齒高不小于百分之四十，延齒長不小于百分之五十。
2、檢查工作制動器各傳動系統是否靈活可靠，并調整松閘時閘瓦與制動輪間間隙不大于0.7-0.8mm。
3、檢查安全制動器各傳動系統是否靈活可靠，并調整松閘時閘瓦與制動輪間間隙不大于1.5mm。
4、檢查工作制動器和安全制動器的控制電器與主電機是否聯鎖，即啟動主電機工作制動器松閘，停止主電機則工作制動器制動，且只有安全制動器松閘才能啟動主電機。
絞車的試運轉
絞車安裝完畢經檢查和調整確認無誤后可對各潤滑部位加油潤滑，進行空載試運轉，纏繞后進行負荷運轉，逐漸加載至額定負荷。在標準電壓下，電流不超過額定值，電機、減速器以及其它部位均不發熱。
